Con el rápido desarrollo de la industria automotriz, los sistemas de aire acondicionado para automóviles han mejorado significativamente la comodidad de conducción y de los pasajeros, y se presta cada vez más atención a sus requisitos funcionales y a la innovación tecnológica. El rendimiento del sistema de aire acondicionado depende de las conexiones dentro del sistema de tuberías, como las líneas de alta y baja presión; por consiguiente, los requisitos de diseño para las tuberías de aire acondicionado son de particular importancia. Este artículo explora el proceso de desarrollo técnico de las tuberías de aire acondicionado, proporcionando una descripción detallada de la composición, los principios de funcionamiento, el diseño de las tuberías, los procesos de fabricación y los requisitos de prueba de los sistemas de aire acondicionado para automóviles. Además, analiza los modos de falla comunes en las tuberías de aire acondicionado para automóviles y propone las medidas correctivas y recomendaciones de mantenimiento correspondientes, sirviendo así como referencia para el desarrollo y diseño de futuros proyectos.

Introducción

Como componente esencial del interior de un vehículo, el sistema de aire acondicionado mejora la comodidad tanto del conductor como de los pasajeros y desempeña un papel fundamental en el rendimiento general del vehículo. Las tuberías del sistema de aire acondicionado, como elemento central del mismo, funcionan de forma similar a los vasos sanguíneos del cuerpo humano, conectando componentes clave como el compresor, el condensador, el evaporador y la válvula de expansión para formar un circuito cerrado. Esto garantiza el flujo ordenado del refrigerante dentro del sistema, permitiendo así que el sistema de aire acondicionado proporcione funciones tanto de refrigeración como de calefacción.

Con el rápido desarrollo del mercado automovilístico chino, los consumidores exigen cada vez más rendimiento, fiabilidad y eficiencia energética en los sistemas de climatización de los vehículos. El diseño, la fabricación y el mantenimiento de estos sistemas de tuberías presentan numerosos retos, lo que requiere una constante innovación y optimización. Un análisis exhaustivo de las tecnologías y soluciones pertinentes para los sistemas de tuberías de climatización de vehículos es de gran importancia práctica para mejorar el rendimiento general de estos sistemas, reducir el consumo energético, minimizar las tasas de fallos y optimizar la experiencia del usuario.

Descripción general de los sistemas de aire acondicionado para automóviles

1. Componentes y principios de funcionamiento del sistema de aire acondicionado del automóvil

El sistema de aire acondicionado de un vehículo se compone principalmente de un compresor, un ventilador, un condensador, un soplador, un secador desecante, tuberías de aire acondicionado, un evaporador, una válvula de expansión y refrigerante. En los vehículos de nueva energía equipados con baterías refrigeradas por líquido, también se requiere un radiador.

La función principal de un sistema de aire acondicionado para vehículos es proporcionar refrigeración y calefacción, garantizando un ambiente confortable para los pasajeros. El proceso de refrigeración comprende principalmente compresión, condensación, expansión, evaporación y circulación. En primer lugar, el compresor comprime el refrigerante gaseoso a baja temperatura y baja presión, convirtiéndolo en un gas a alta temperatura y alta presión, que luego se introduce en el condensador. En segundo lugar, dentro del condensador, el refrigerante se enfría y licúa, transformándose en un líquido a temperatura media y alta presión, antes de pasar al secador-receptor para su almacenamiento y secado. A continuación, tras pasar por la válvula de expansión, donde se reduce la presión, el refrigerante se convierte en un líquido a baja temperatura y baja presión y entra en el evaporador. Finalmente, dentro del evaporador, el refrigerante hierve y absorbe calor, enfriando el aire que lo atraviesa y logrando así el efecto de refrigeración; el refrigerante gaseoso vuelve a entrar en el compresor, completando así el ciclo. Durante el proceso de enfriamiento, las tuberías del aire acondicionado proporcionan una vía de circulación para el refrigerante.

Los mecanismos de calefacción en los sistemas de aire acondicionado automotriz se basan principalmente en el aprovechamiento del calor residual del motor y el uso de unidades de calefacción independientes. Los vehículos tradicionales de gasolina y diésel dependen principalmente del calor generado por el motor, mientras que los vehículos de nueva energía utilizan termistores PTC para la calefacción.

2. Funciones y clasificaciones de las tuberías de aire acondicionado automotriz

Las tuberías de aire acondicionado desempeñan un papel crucial en los sistemas de climatización automotriz, ya que conectan diversos componentes y transportan el refrigerante, asegurando así su correcta circulación dentro del sistema. Los conjuntos de tuberías de aire acondicionado automotriz se pueden clasificar en conjuntos de tuberías del compresor, del condensador, del núcleo del calefactor y del sistema de ventilación, entre otros. Según el material, las tuberías de aire acondicionado automotriz se pueden clasificar en tuberías de cobre, de aluminio y mangueras de goma; según la presión, en líneas de alta y baja presión; y, según el estado del refrigerante durante el ciclo, en líneas de fase gaseosa y líquida.

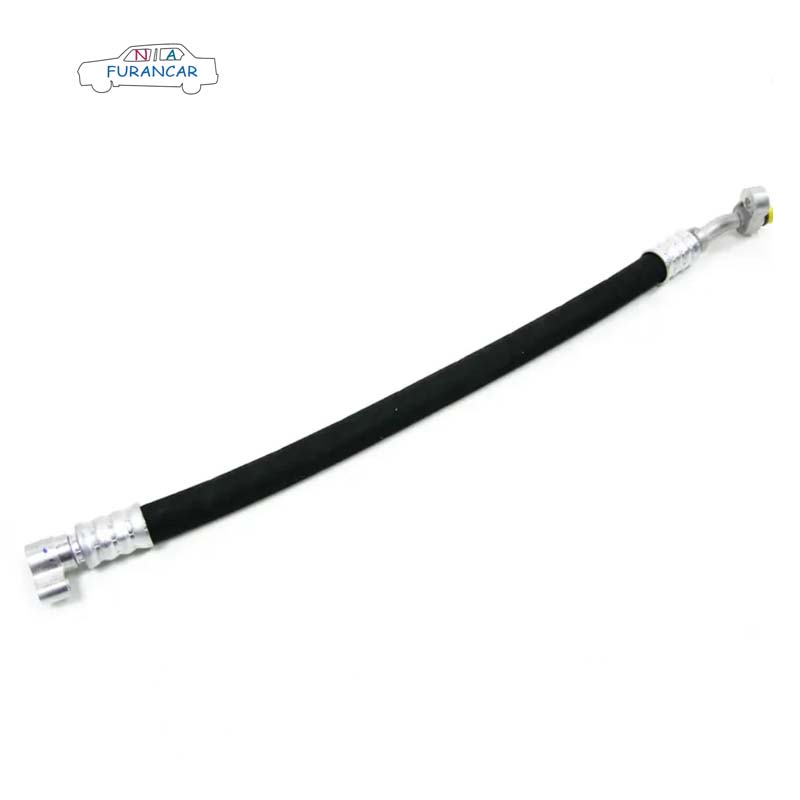

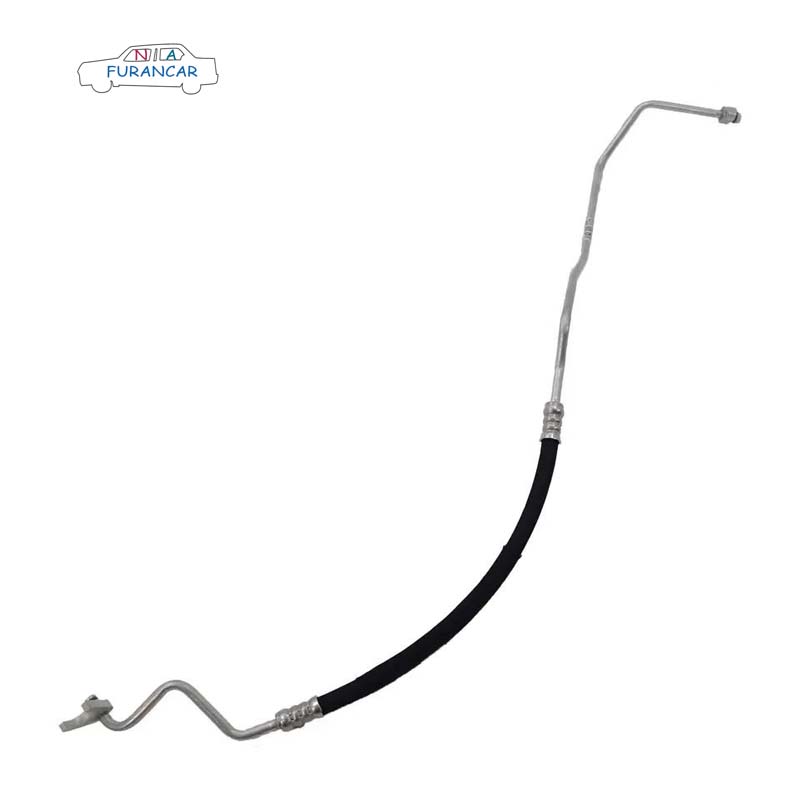

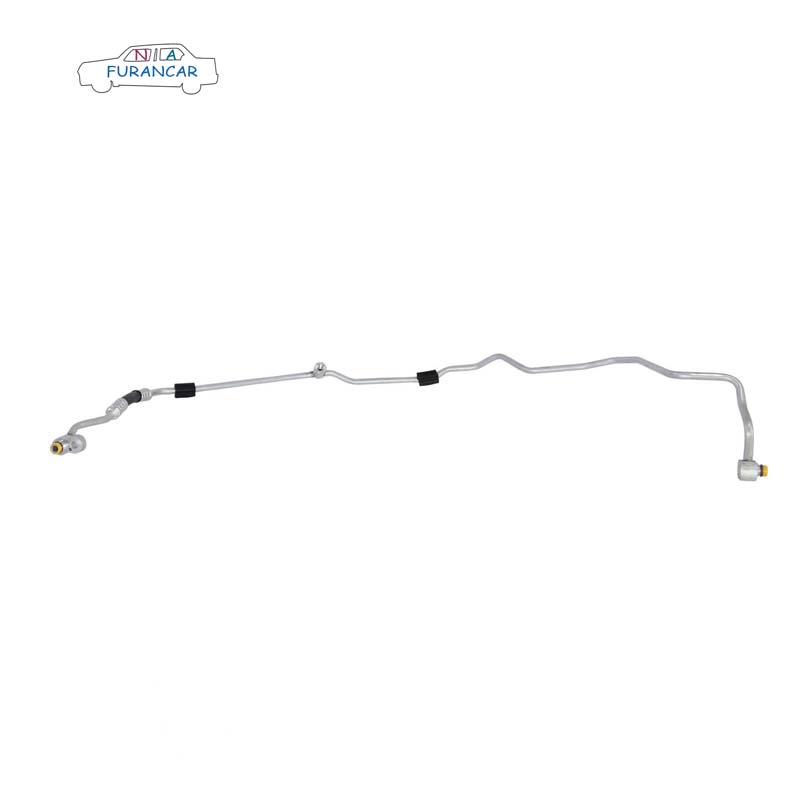

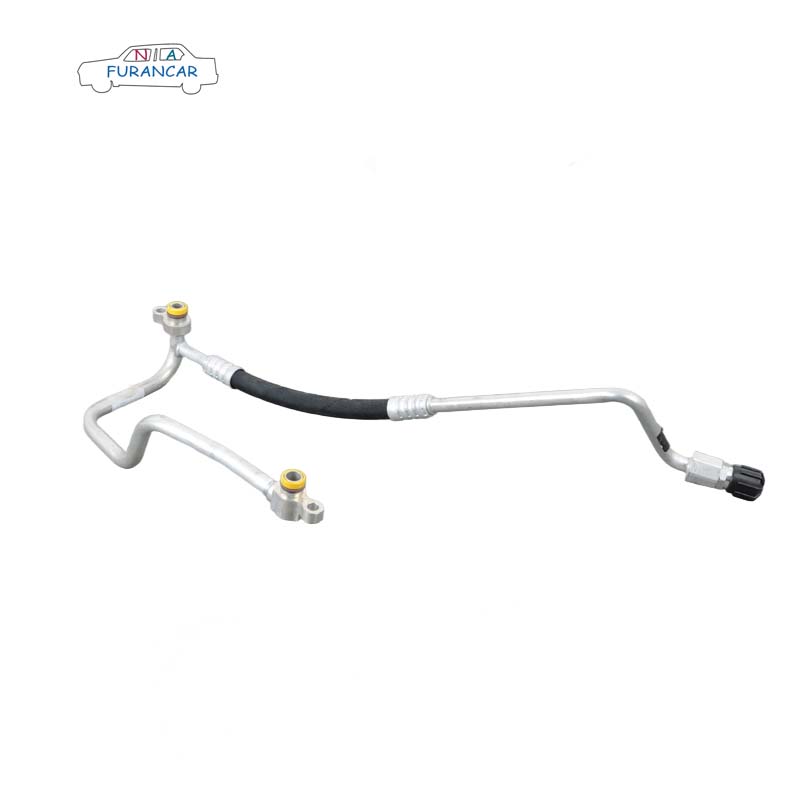

Debido a su ligereza, los tubos de aluminio contribuyen a la reducción de peso en la industria automotriz; por consiguiente, se utilizan ampliamente en los sistemas de aire acondicionado para automóviles. Estos sistemas se componen principalmente de tubos de aluminio, racores (abrazaderas, conectores, tuercas, etc.), mangueras flexibles, mangueras corrugadas, manguitos de aluminio, puertos de carga, juntas tóricas, presostatos y tapones de plástico. Para evitar fugas de refrigerante, la calidad del diseño de los racores es fundamental. Los racores son clave para garantizar la estanqueidad; los principales tipos que se utilizan actualmente son las conexiones roscadas y las conexiones de abrazadera.

Las conexiones roscadas consisten en unir tubos de aluminio entre sí o a otros componentes mediante tuercas y roscas externas. Las conexiones con abrazaderas utilizan abrazaderas y pernos para asegurar firmemente las juntas de las tuberías, garantizando tanto el sellado como la estabilidad. Al apretar las roscas, la manguera puede retorcerse; las mangueras sometidas a esfuerzos cortantes de torsión son propensas a fallar prematuramente por fatiga, y esta fuerza de torsión también tiende a aflojar la junta. Por consiguiente, actualmente se prefieren las estructuras de sujeción para las tuberías de aire acondicionado.

Requisitos de diseño para las tuberías de aire acondicionado automotriz

1. Requisitos para la instalación y el trazado de las tuberías del sistema de aire acondicionado automotriz.

Las tuberías del sistema de aire acondicionado automotriz están sujetas a vibraciones, impactos y fluctuaciones de temperatura mientras el vehículo está en movimiento; por lo tanto, la instalación segura de las tuberías es de suma importancia. Una fijación adecuada evita el aflojamiento, el desgaste y las fugas, garantizando el funcionamiento normal y la fiabilidad a largo plazo del sistema de aire acondicionado. Cuando dos tuberías discurren paralelas, se suelen diseñar orificios para tuercas soldadas en posiciones adecuadas del panel exterior del mamparo delantero, y se utilizan abrazaderas para múltiples tuberías para asegurar las tuberías, con puntos de fijación generalmente espaciados a intervalos de 300 mm. Asimismo, se suelen utilizar bridas para cables para ayudar a asegurar las líneas. Para tuberías rígidas, la distancia entre dos puntos de fijación debe estar entre 100 y 400 mm para evitar vibraciones excesivas causadas por secciones demasiado largas. Se debe minimizar la adición de puntos de fijación en mangueras flexibles para reducir la tensión y el desgaste de las mismas. Se deben agregar puntos de fijación adicionales en las curvas para garantizar la estabilidad en estos puntos.

Al diseñar conductos de aire acondicionado, se deben cumplir una serie de requisitos de diseño. El ángulo de las curvas en los conductos rígidos debe ser superior a 90°; el radio de curvatura debe ser de 1,5 a 2 veces el diámetro del conducto; la sección recta mínima después de una curva debe ser de al menos 15 mm; y la conexión entre conductos flexibles y rígidos debe ser superior a 35 mm. La separación entre los conductos y los componentes circundantes debe ser de al menos 6 mm para evitar el desgaste causado por el contacto entre los conductos y dichos componentes.

3. Requisitos de prueba para conductos de aire acondicionado

Para evitar fugas de refrigerante durante el proceso de circulación, los sistemas de aire acondicionado para automóviles deben cumplir con estrictos requisitos de estanqueidad. Durante la fase de diseño y desarrollo, se deben realizar numerosas pruebas para verificar la solidez del diseño. Si la prueba se supera, esto indica que la estanqueidad de las tuberías cumple con los requisitos.

Análisis de modos de falla de las tuberías de aire acondicionado automotriz

Según las estadísticas pertinentes, las fallas en los sistemas de aire acondicionado causadas por una carga incorrecta de refrigerante son el problema más común, y las fugas en la unión entre el tubo de salida del evaporador y el tubo de succión del compresor representan hasta el 90% de estos casos. En consecuencia, el modo de falla principal en las tuberías de aire acondicionado automotriz es la fuga de refrigerante en las uniones, la cual se atribuye a las siguientes causas específicas.

1. Envejecimiento de las tuberías

Tras un uso prolongado, los componentes de goma del sistema de aire acondicionado de un automóvil envejecen, se endurecen y se agrietan gradualmente, lo que provoca fugas de refrigerante a través de estas fisuras. Dado que las tuberías del aire acondicionado se ubican principalmente en el compartimento del motor, donde están constantemente expuestas a altas temperaturas y vibraciones, el proceso de envejecimiento se acelera.

2. Conexión suelta

Las juntas de las tuberías del aire acondicionado pueden aflojarse mientras el vehículo está en movimiento, debido a vibraciones y otros factores. Si una junta se afloja, el sellado se verá comprometido, lo que podría provocar fugas de refrigerante.

3. Fallo de un componente

Los componentes de un sistema de aire acondicionado, como el compresor, el condensador y el evaporador, también pueden provocar fugas de refrigerante si sus juntas internas están dañadas o si los propios componentes presentan defectos como grietas o perforaciones. Por ejemplo, una junta del eje del compresor dañada puede causar fugas de refrigerante hacia el exterior.

4. Lesión traumática

Mientras el vehículo está en movimiento, las tuberías del aire acondicionado pueden verse sometidas a fuerzas externas, como impactos de piedras o roces con ramas, lo que puede dañarlas y provocar fugas de refrigerante. Asimismo, un manejo inadecuado durante el mantenimiento del vehículo también puede dañar las tuberías del aire acondicionado.

5. Presión anormal

Si la presión en un sistema de aire acondicionado es demasiado alta o demasiado baja, puede dañar las tuberías y los componentes, aumentando el riesgo de fugas de refrigerante. Por ejemplo, si gases no condensables como el aire entran en el sistema de refrigeración, esto puede provocar un aumento excesivo de la presión, lo que conlleva la rotura de los sellos en las tuberías o los componentes y, como consecuencia, fugas de refrigerante.

Para prevenir fugas de refrigerante causadas por los factores mencionados, se deben observar los siguientes puntos. Primero, durante el uso del vehículo, se debe inspeccionar regularmente el exterior de las tuberías del aire acondicionado para detectar signos de envejecimiento, grietas o daños, especialmente en las curvas y en áreas cercanas a fuentes de calor como el motor. Segundo, se deben revisar con frecuencia las juntas de las tuberías para detectar holgura o fugas; esto se puede hacer aplicando agua jabonosa para comprobar la formación de burbujas, lo que indica una fuga. Además, se debe verificar regularmente el estado operativo de todos los componentes del sistema de aire acondicionado, como si el compresor funciona correctamente y si hay acumulación anormal de escarcha en el condensador o el evaporador. Finalmente, el sistema de aire acondicionado debe usarse correctamente de acuerdo con el manual del propietario del vehículo. Evite usar el aire acondicionado durante períodos prolongados con el motor apagado, ya que esto supone una tensión innecesaria para el compresor. Por último, durante el mantenimiento del vehículo, asegúrese de que el sistema de aire acondicionado reciba el mantenimiento adecuado. Esto incluye reemplazar el filtro de aire para mantener el sistema limpio, evitando que el polvo y otros contaminantes entren, lo que podría afectar el rendimiento de la refrigeración y dañar los componentes. Además, durante las reparaciones del vehículo, tenga cuidado de no dañar las tuberías y los componentes del aire acondicionado. Si es necesario desmontar las tuberías del aire acondicionado, siga los procedimientos operativos estándar; después de desmontarlas, proteja las juntas y otras áreas para evitar la entrada de objetos extraños.

Conclusión

Este artículo explora el proceso de desarrollo técnico de las tuberías de aire acondicionado, ofreciendo una descripción detallada de la composición, los principios de funcionamiento, el diseño, los procesos de fabricación y los requisitos de prueba de los sistemas de aire acondicionado para automóviles. Además, mediante el análisis y la solución de problemas de fugas en las juntas de las tuberías, propone medidas correctivas y recomendaciones de mantenimiento, sirviendo así como referencia para el desarrollo y diseño de futuros proyectos. El desarrollo técnico de las tuberías de aire acondicionado y la resolución de problemas de fugas no solo afectan el rendimiento del sistema, sino que también impactan directamente en la comodidad de los pasajeros y la calidad general del vehículo. Por lo tanto, es fundamental prestar la debida atención al diseño, la fabricación y el mantenimiento de las tuberías de aire acondicionado.
